Dialux Evo 9.0 vient de récemment de sortir (avril 2020) voici les nouveautés :
Préambule :
Si certains se pose la question, que va devenir Dialux 4? (version 4.13 à ce jour)
Le développement de Dialux 4 est arrêté depuis plusieurs années, la société de développement DIAL indique clairement que Dialux Evo va remplacer Dialux 4
- la documentation du projet hérite d'un nouveau design épuré avec une nouvelle mise en page (police, taille des images)
- possibilité de générer un rapport complet des pièces dans la documentation répertoriant toutes les pièces avec leurs luminaires respectifs et les données énergétiques en un clic.
- barre de navigation étendu avec une vue pour les espaces extérieurs.
Note: à ce jour ce n'est pas le cas pour les surfaces de calculs liées aux objets (Sélection de Surface)
La liste (non exhaustive ?) :
si vous avez ce type d'erreur...pas la peine de continuer, il faut refaire l'export IFC suivant les recommandations de Dialux
3. Les principales recommandations pour un bon import...faire un bon export 😁
Note le plugin IFC d'Autodesk est très fortement recommandé
En parallèle une nouvelle version Payante de Dialux Evo va bientôt voir le jour (planifié pour la version 9.2), la version Pro, elle ajoutera de nouvelles fonctionnalités.
Mais bon de l'export Dialux Evo vers Revit en passant par du format CAO reste tout à fait possible avec Dynamo (Drawing eXchange Format Power 😁)
A vos Lumières !
Le développement de Dialux 4 est arrêté depuis plusieurs années, la société de développement DIAL indique clairement que Dialux Evo va remplacer Dialux 4
Will DIALux evo replace DIALux 4 in the future?
The answer is yes! DIALux evo is the successor of DIALux 4. The development of
DIALux evo is our daily business. In the version DIALux evo 8.2 all
functions of the predecessor software DIALux 4.12.0.1 are implemented, with the exception emergency lighting, lighting of sports complexes and the creation of videos. We will add the missing functions for you in DIALux evo .
The answer is yes! DIALux evo is the successor of DIALux 4. The development of
DIALux evo is our daily business. In the version DIALux evo 8.2 all
functions of the predecessor software DIALux 4.12.0.1 are implemented, with the exception emergency lighting, lighting of sports complexes and the creation of videos. We will add the missing functions for you in DIALux evo .
Les Nouveautés :
- Nouveau design de publication
- la documentation du projet hérite d'un nouveau design épuré avec une nouvelle mise en page (police, taille des images)- possibilité de générer un rapport complet des pièces dans la documentation répertoriant toutes les pièces avec leurs luminaires respectifs et les données énergétiques en un clic.
- L'export PDF amélioré
Un nouveau menu fait son apparition, la taille des PDF exportés ne devraient plus être aussi lourd qu'avant.
- Nouvelle méthode de calcul :
Nouvelle méthode de calcul plus rapide et meilleure visualisation des objets complexes.
La méthode de calcul précédente (tireur de photons) est améliorée par un processus qui prend en compte les objets détaillés.
La méthode de calcul précédente (tireur de photons) est améliorée par un processus qui prend en compte les objets détaillés.
- Positionnement et Accrochage Objet
Amélioration de l'accrochage et déplacement des Luminaires avec de nouvelles fonctionnalités suivantes :
- avec le fond Dwg, vous pouvez voir les dimensions, la direction de la construction et une visualisation des luminaires à placer
- les luminaires peuvent être répartis le long de la ligne soit par nombre soit par distance
- fonction d'accrochage revisitée, les nouvelles fonctionnalités incluent la grille de longueur et l'accrochage à l'angle.
- Quelques modifications au niveau de l'interface utilisateur
- barre de navigation étendu avec une vue pour les espaces extérieurs.
- il est désormais possible de visualiser les contours des espaces intérieurs et extérieurs plus facilement
- l'option "Générer les éditions" a disparu, pour désactiver/activer une pièce dans le calcul il faut désormais désactiver/activer le plan utile de la dite zone ou dé-sélectionner les pièces dans la partie Documentation.
 |
| À l'époque de la LED un coefficient de maintenance par défaut de 0.8 sans notion de durée me laisse perplexe. |
- L'affectation des objets de calcul
Les surfaces de calcul peuvent désormais être affectées à une zone ou à une pièce
Note: à ce jour ce n'est pas le cas pour les surfaces de calculs liées aux objets (Sélection de Surface)
- Le nouveau système de Zone
- lorsque une zone est tracée et que celle-ci n'est pas délimité de mur (délimitation éloignée), un nouveau domaine extérieur est créé.
- lorsque que cela n'est pas le cas, cela celle-ci reste une zone intérieure comme auparavant.
- l'Import IFC
L'import IFC est toujours en phase Bêta, des corrections de bugs sur l'importation d'IFC ont été faite, il ne devrait plus avoir de "crash" ou des éléments manquant lors de l'import.
Quelques rappels sur l'import IFC
- Toutes les classes ne sont pas importées
- IFCFlowTerminal
- IFCMaterial
- IfcSurfaceStyleWithTextures
- IfcExternallyDefinedSurfaceStyle
- IfcDistributionElement
- fcVirtualElement

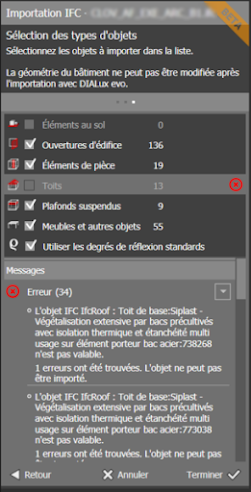

2. Il y a une pré-vérification avant l'import totale de l'IFC
si vous avez ce type d'erreur...pas la peine de continuer, il faut refaire l'export IFC suivant les recommandations de Dialux
- Version IFC 2x3 -
- Supprimer les Niveaux intermédiaires non liés au différents plancher (niveau de référence, niveau décaissé SDB, etc...)
- Géométrie BREP non triangulé (faible ou moyen)
- Séparer les éléments par niveaux (Murs Poteaux)
- Origine IFC : Origine Interne (ne pas inclure IFC Site)
- Éviter si possible d'exporter les objets à géométries complexe (comme les mains courantes, surtout celles des escaliers "Stair Railings")
 |
| résultat après un nouveau Export IFC avec séparation des éléments par Niveau |
Note le plugin IFC d'Autodesk est très fortement recommandé
- La version Pro (Payante)
En parallèle une nouvelle version Payante de Dialux Evo va bientôt voir le jour (planifié pour la version 9.2), la version Pro, elle ajoutera de nouvelles fonctionnalités.
Dans un premier temps ? Ce sera des fonctions qui permettront des exports autre que du format CAO (Autodesk) :
- Export vers PowerPoint
- Export vers Word
- Export des luminaires + Pièces vers Excel (avec coordonnées ?)
- ...
Le prix est fixé à 29.99€ par mois pour une licence 1 poste
Mais personnellement je doute que DIAL limite sa version PRO avec seulement ces 3 types d'export, je vois bien arrivé d'autres plugins (Revit ?).Mais bon de l'export Dialux Evo vers Revit en passant par du format CAO reste tout à fait possible avec Dynamo (Drawing eXchange Format Power 😁)
Quelques Astuces
- La sélection multiple
si vous n'arrivez pas à sélectionner plusieurs éléments comme les surface de calcul, essayer depuis l'arborescence du Projet
- La Présélection de Pièces
L'import IFC génère toutes les pièces de la maquette (même parfois trop), pensez à désactiver la création du plan utile des pièces non souhaitées.
Puis faite un import personnalisé (xlm)
A vos Lumières !
