11 avr. 2020

[Revit] De l'Elec dans Revit 2021 !





Revit 2021 vient de sortir, voici quelques nouveautés intéressantes autour du domaine de l'électricité et plus.

De l'ingénierie électrique au menu dans cette version !




L'utilisation de Revit ne se limite pas aux Etats-Unis, Autodesk a apporté des modifications dans ce sens dans le domaine de l'ingénierie  Électrique.

  • Tableau de raccordement monophasé : afin de mieux prendre en charge les systèmes de distribution généralement situés en dehors des États-Unis, Revit prend en charge les tableaux de raccordement monophasés dans les nomenclatures de tableaux.

  • Attribution d'un nom de circuit électrique : afin de mieux prendre en charge les conventions d'identification de circuit en dehors des États-Unis, il est possible de définir des méthodes d'attribution de noms de circuit dans la boîte de dialogue Paramètres électriques.
    Il est également possible d'utiliser un paramètre partagé d'occurrence pour la personnalisation des noms des circuits plus poussée.


Reste le problème de la double étiquette lorsque une instance de Famille comporte 2 circuits (2 connecteurs de puissance), obliger d'étiqueter les fils ou de passer par des paramètres partagés supplémentaires.

  • Sélection d'une phase pour les circuits du tableau de contrôle : Jusqu'à présent seulement un équilibrage total automatiquement des phases était possible, il est désormais possible d'affecter manuellement  à chaque circuit la phase souhaitée.

  • Nouveaux paramètres pour les circuits réserves équipées : les paramètres,  "nombre de pôles", "nom du circuit", "numéro de circuit", "courant assigné de la protection" et les "Puissances Apparente" sont désormais accessibles dans les propriétés des circuits réserves équipées.
    A noter que depuis Revit 2020 il est plus facile de déplacer un circuit.

  • Affichage des nomenclatures de tableaux dans l'arborescence du projet
  • Nbre max. de disjoncteurs unipolaires : ce paramètre des tableaux de raccordement a été renommé en Nombre maximal de disjoncteurs unipolaires.
  • Nombre maximal de circuits pour les tableaux de contrôle : les tableaux de contrôle disposent désormais du paramètre Nombre maximal de circuits, remplaçant ainsi le paramètre Nbre max. de disjoncteurs unipolaires.

Autres Nouveautés
  • Générative Design : On a accès directement depuis l'interface Revit à la génération d'options de conception pour explorer rapidement des solutions reposant sur vos objectifs et vos contraintes. À noter que la conception Générative est également accessible depuis Dynamo
  • Amélioration des vues réalistes : les vues réalistes ont été améliorées grâce à de meilleurs graphismes et à une navigation plus rapide. Nous avons amélioré l'exposition automatique. Les arêtes s'affichent lorsqu'elles sont activées dans les options d'affichage des graphismes.
  • Liaison et déchargement de fichiers PDF et d'images raster : vous pouvez lier un fichier PDF ou une image dans une vue 2D à partir d'un emplacement de stockage local ou dans le cloud, et préserver la fidélité visuelle, les performances et les fonctions.
    Plutôt que l'import PDF moi j'attends l'export avec impatience 😆😝
  • Ligne en surbrillance des nomenclatures de vues de feuille : lorsque vous utilisez des nomenclatures volumineuses dans une vue de feuille, vous pouvez définir les lignes de sorte qu'elles apparaissent dans des couleurs contrastées afin de faciliter leur suivi dans la nomenclature.
    Il est également possible de geler la ligne d'entête et de Zoomer sur la feuille


  • Espace de travail personnalisé : vous pouvez créer un profil qui permet à Revit de fournir une recommandation d'espace de travail adaptée à votre discipline de travail et à votre fonction.
  • Filtres de vue : activer dans la vue : les filtres de vue appliqués à une vue peuvent être activés et désactivés dans la boîte de dialogue Visibilité et graphismes. Vous pouvez activer et désactiver les effets des filtres de vue au lieu d'ajouter et de supprimer des filtres pour la vue.
  • Coordonnées des fichiers liés visibles : afin de coordonner plus facilement les fichiers liés, vous pouvez voir le point de topographie, le point de base du projet et l'origine interne des modèles liés dans le modèle hôte.(Excellent !)
  • Paramètre Coupe la géométrie pour les vides dans les familles : les vides utilisés dans les familles possèdent un nouveau paramètre nommé Coupe la géométrie. Ce paramètre détermine si le vide coupe la géométrie d'intersection dans la famille
  • Rotation des étiquettes : ajout d'un paramètre de famille, Rotation avec le composant, pour les catégories d'étiquettes supplémentaires. Ce paramètre permet de documenter les projets plus facilement.
  • Rotation avec les extrémités de lignes de coupe : le paramètre Rotation avec le composant a été renommé Rotation du texte avec le composant. Le texte d'une extrémité de ligne de coupe pivote à mesure que l'extrémité de la ligne de coupe pivote et est orientée selon l'angle de la coupe.
  • Dynamo Revit 2.5 : depuis Revit 2020 Dynamo Revit est automatiquement installé en tant que complément interne.
    On retrouve entre autre dans cette version :
    • Nouveaux nœuds Dynamo Revit : 10 nouveaux nœuds Dynamo sont disponibles sous la catégorie Élément.
    • Amélioration significative des performances
    • La stabilité de Dynamo Geometry (LibG) a été améliorée, il ne devrait plus avoir de "crash"  lors d'opérations avec de grandes quantités de géométrie.
    • Légère refonte de l'interface UI avec un panneau supplémentaire

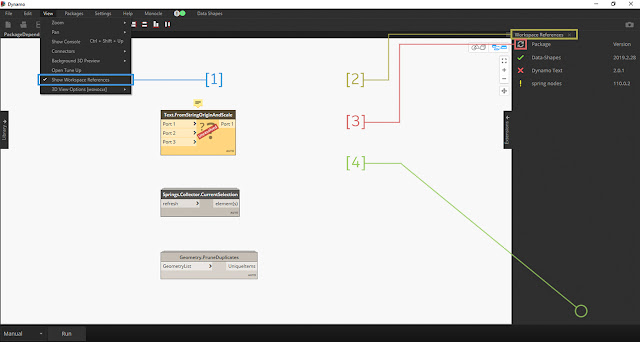

    • Les packages installés pendant une session Dynamo qui contiennent des nœuds ZeroTouch à l'état non résolu seront résolus sans rouvrir le graphique (ce n'est pas le cas pour Package issus de nœuds Python)




La liste complète des nouveautés est ici
http://help.autodesk.com/view/RVT/2021/FRA/?guid=GUID-C81929D7-02CB-4BF7-A637-9B98EC9EB38B


Note Importante :
les Familles de Base sont désormais à télécharger indépendamment
