[Revit] ça monte ou ça descend?

une montée de chemin de câble sans fin sous Revit...

Avant la matérialisation sous Autocad des cassures des chemins de câbles ainsi que les calculs des NGF pouvaient prendre un certains temps...

Aujourd’hui sous Revit avec du développement de scripts associés à des familles paramétriques on peut automatiser tout cela.

Ma première réflexion était d'attribuer des couleurs par filtre au raccord de chemins de câble de type concave et convexe mais pour des cas complexes, même accompagnés de hauteurs, les couleurs peuvent ne pas suffire pour une compréhension rapide de certains cheminements sur plans.

Donc en attendant la généralisation des lunettes à réalité augmentée 😁 sur les chantiers, pour éviter les possibles réflexions semblables à l'escalier de Penrose, j'ai fini par scripter la matérialisation automatique des descentes et des montées des chemins de câbles.

Démonstration en vidéo sous une musique du moment

Bonnes Fêtes de Fin d'Année  🎁🎄🎄

Le fichier RVT avec le Chemin de Câble de Penrose pour les curieux

Read More

[Revit] Audit avec Model Checker et Power BI

Depuis sa première version, Model Checker apporte désormais quelques nouveautés & corrections:

• refonte de l'interface utilisateur
• il est désormais possible d'exporter le rapport de vérification vers Excel.
• traduction en Français
• filtres avec les paramètres d'API Revit (dans les limites du possible)

Autodesk a également mis à disposition des fichiers "modèle" dont  "Model Health Dashboard", pour visualisation "de la santé" de votre Model Revit sur Power BI

Après avoir installé Model Checker (gratuit) et téléchargé les fichiers modèle

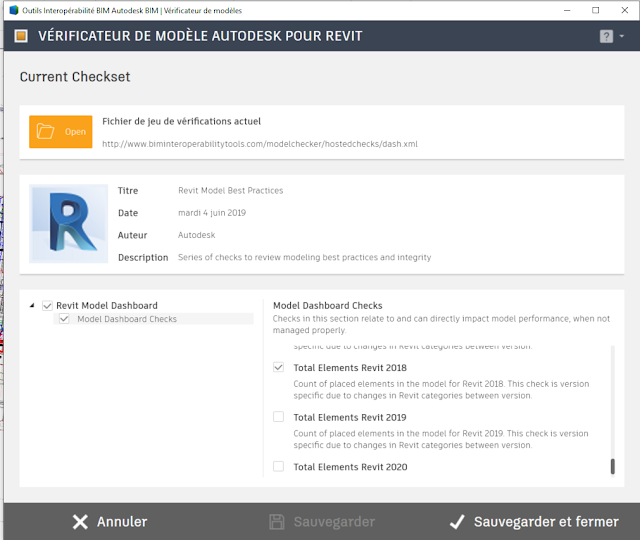

1/ Dans le menu "Outils interopérabilités BIM", depuis l'icone  "Paramétrage"

charger le fichier de l'archive téléchargée (modèle).

2/ Dé-sélectionner les éventuelles vérifications non adaptées à votre projet. Sauvegarder et fermer.

3/ Puis lancer la vérification depuis l'icône dédié.

 4/ Terminer par l'exportation en Excel dans un dossier spécifique pour le projet

5/ Avant d'importer le fichier dans Power BI, je vous conseille de corriger les valeurs suivantes depuis Excel:

• le format de la date du rapport

• la taille du fichier Revit à arrondir à l'entier supérieur sans virgule (garder le suffixe de l'unité)

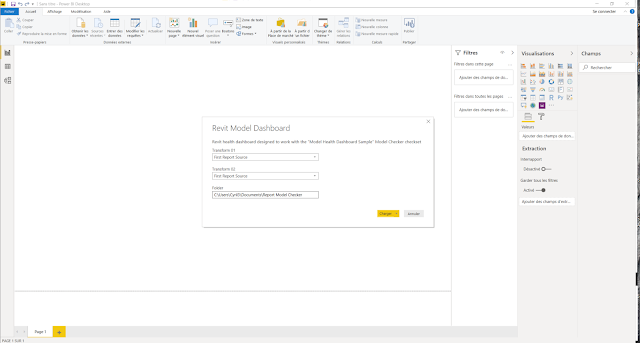

6/ Il ne vous reste plus qu'a importer le rapport dans Power BI en ouvrant le fichier modèle "Revit Model Dashboard.pbit" et en collant le chemin du dossier ou se trouve le ou les rapport(s) Excel.

6/ Puis vient le moment des interprétations 😁, (prendre connaissance du fichier pdf contenu dans l'archive téléchargée), aucun fichier DWG explosé ici...

Note:

Il est tout à fait possible (via le configurateur) de personnaliser les tests.





Un exemple avec un rajout d'une vérification basée sur les Classes et Propriétés d'objets (API Revit).

Note: seules les propriétés qui renvoient un objet de type booléen ou string peuvent être utilisées, je cherche encore pour les autres...

Aperçut sur PowerBI

Voilà, cependant pour une vérification plus poussée (par exemple, pour checker le taux de déconnexion sur les réseaux MEP ) il sera quand même plus judicieux d’utiliser  DynamoBim + Excel + PowerBI.

Les étapes d'export-Import sont détaillées dans cette vidéo d'Autodesk (anglais)

Lien du modèle pour PowerBI incluant un guide PDF.

https://www.biminteroperabilitytools.com/dashboard.zip

Guide en anglais pour créer un modèle de rapport

https://www.biminteroperabilitytools.com/downloads/ModelHealthDashboard.pdf
